アナログブレッドボードベースさん
¥4,950 税込
なら 手数料無料で 月々¥1,650から
別途送料がかかります。送料を確認する
¥2,000以上のご注文で国内送料が無料になります。

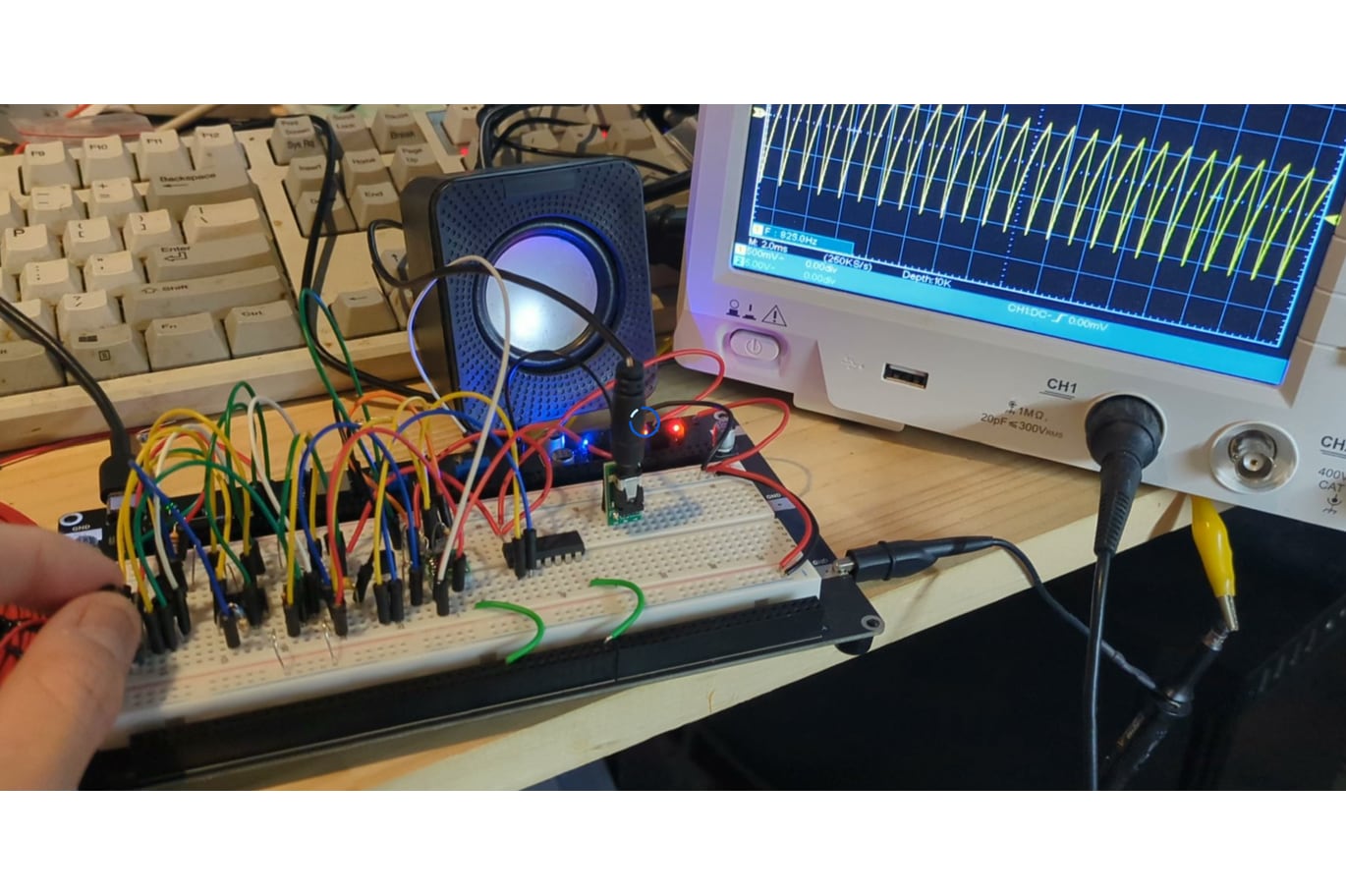

アナログ回路を作りたい。正負電源を作るのが大変だ。こちらにございます。
本製品はキットです！
本製品はキット品です。部品は付属しますが、はんだづけを含む組立作業が必要です。

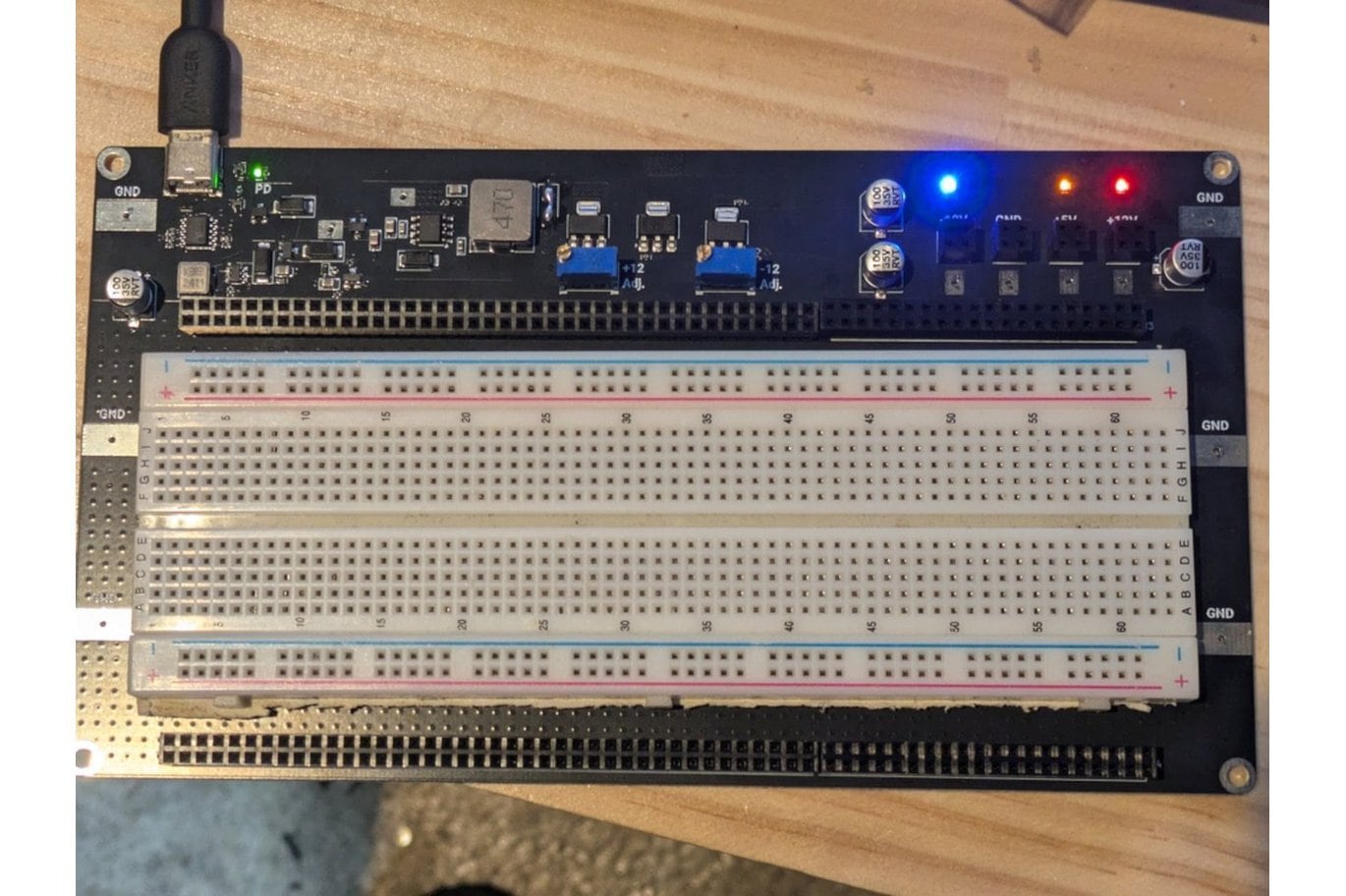

特徴
- 電源自動切り替えで、色々な電源に対応します。15V USB PD対応しています。アダプター等が対応していれば、その電源を使用します。そうでない場合、内蔵のDCDCコンバータで15Vを生成します。この場合、使用可能電力は限られます。
- ノートPCなどを接続して使用可能な可能性が高いです。M2のMacbook Airと、CHUWI Freebookで動作を確認しています。
- USB PDの15Vと、unregulatedな-15Vをそのまま引き出せるテストポイントもあります。
キットに含まれるもの

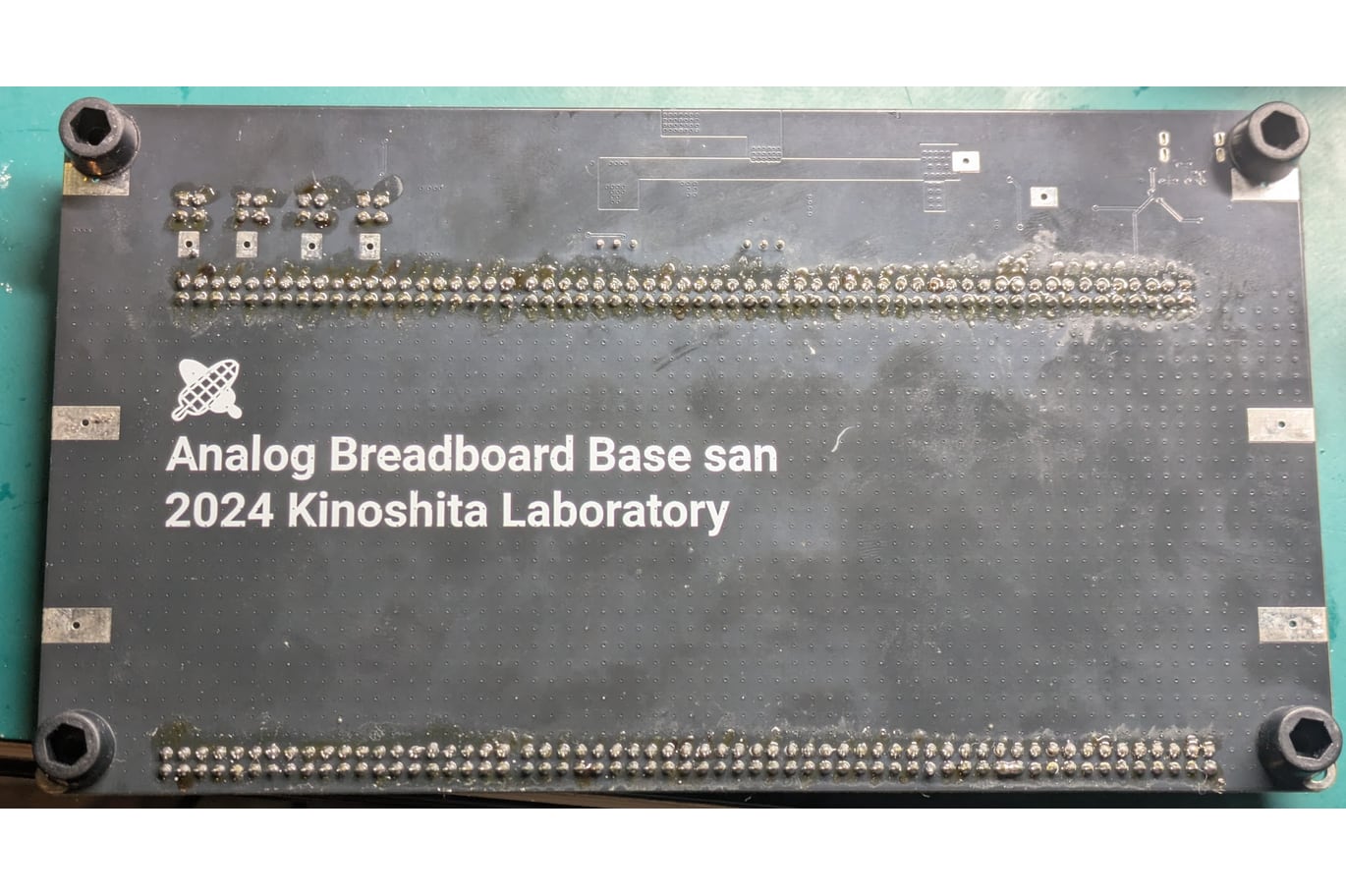

- 部品実装済み基板
- 2x2 ピンソケット (4個)
- 2x40 ピンソケット (2個)
- 2x20 ピンソケット (2個)
必要なもの
- USB Type-C アダプター(PD 15Vに対応したもの)
- 2mm のマイナスドライバー
- 電圧が測定できるもの(テスター、マルチメーターなど)
組み立て方
- 付属のコネクターを基板にはんだづけします。
- USB Type-Cアダプターを接続して、 +12Vと-12Vの電圧を半固定ボリュームで調整します。
回路図など
こちらにあります。
https://github.com/kinoshita-lab/analog_breadboard_base_san
-
